Z型斗式提升機

進料、輸送、卸料全過程，降低物料破損率，可單點或多點自動下料

Z型斗式提升機產品概述：

Z型斗式提升機適用于單一水平，水平+垂直+水平或在一條直線上可任意拐彎組合形式輸送塊狀、顆粒狀、粉狀等松散物料的提升機，尤其適用于需要單機多點入料、多點卸料輸送物料的提升機。其它常用名：轉斗式提升機，誘導斗式提升機，Z型提升機，Z型上料機，Z型斗提機，C型提升機，C型上料機，C型斗提機，S型提升機，鏈斗式提升機，料斗式提升機。

有特殊要求的C型、z+c混合型的提升機，通用部分也參照適用。

本機機殼采用分段式組合，水平長度及提升高度任選。布置靈活，占地少；節省廠房空間，減少地坑深度；機器運行安全可靠，平穩無噪聲、不撒料，不泄料、無飛塵，易拆易修。

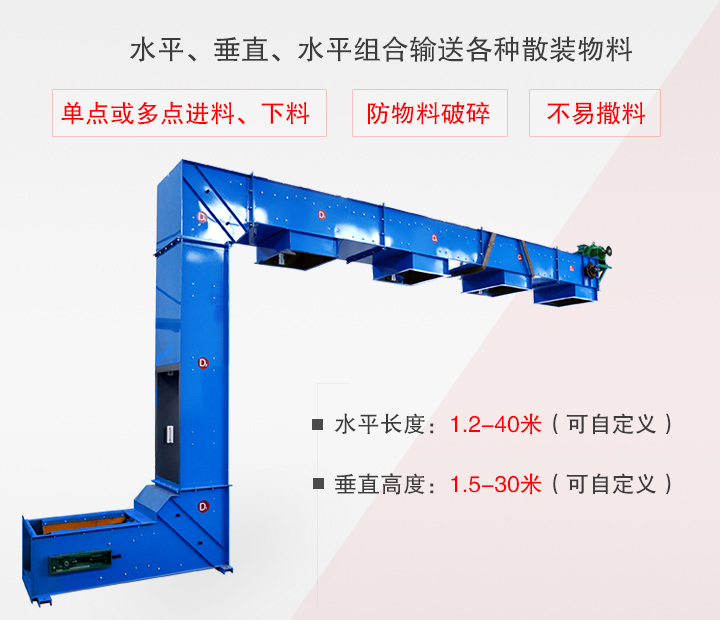

水平-垂直-水平組合輸送：水平長度1.2米-40米，垂直高度1.5米-30米，可根據客戶現場設計

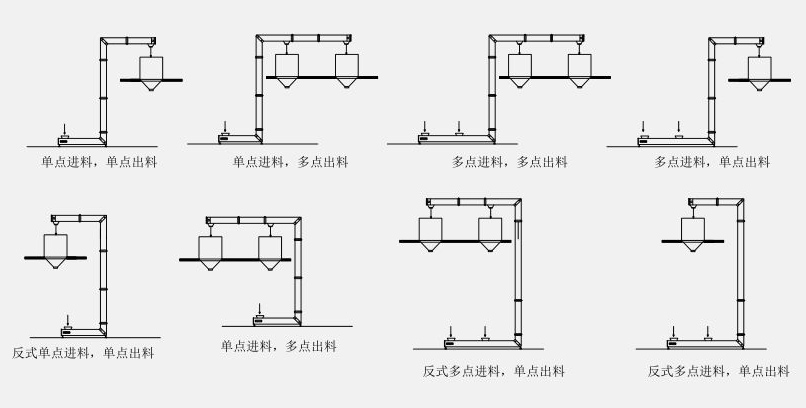

布置靈活：z型供料、c型供料、z-c型混合型供料、多點上料，多點下料

Z型斗式提升機的適用范圍：

Z型斗式提升機可廣泛應用于各種需要柔和處理的環境。Z型供料，C型供料，Z—C混合型供料及多點上料，多點下料等場合。目前多用于稱重包裝機的供料，色選機的供料及復選供料，自動化生產線的立體循環上下料,全自動稱重配料系統的多點供料。

我們的產品目前正常運行在以下自動化生產產業中：寵物食品業，膨化食品業，飼料行業，糖果行業，干鮮果品業，保健食品業，糧食精加工處理業，化工醫藥業，五金電料業，軍工制造業等等。

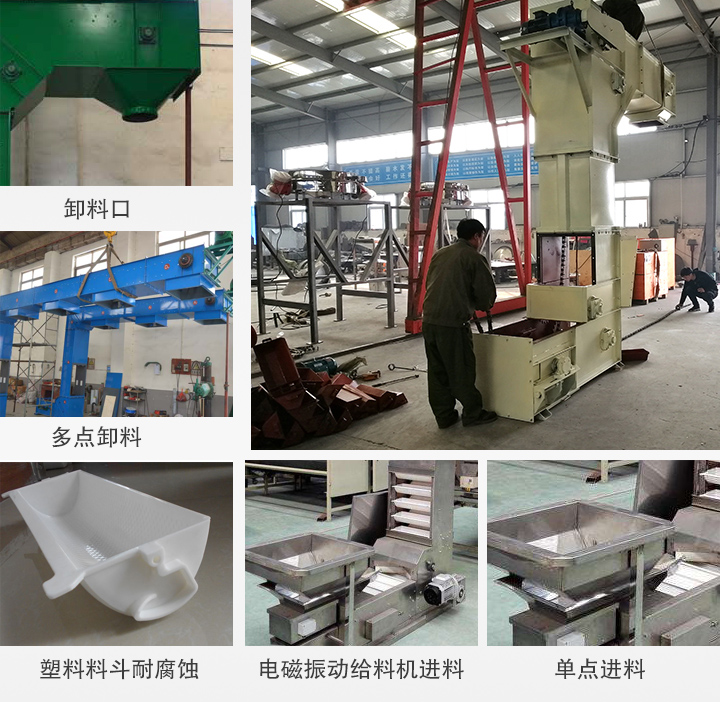

Z型斗式提升機特點：

Z型斗式提升機集物料的水平輸送與提升為一體。用提升機一臺可替代傳統的水平輸送＋提升＋水平輸送三臺設備使用。具有以下特點：

1、Z型提升機具有顆粒物料不破損物料的特點，比重輕的物料提升效果好。

2、水平長度為1.2-40米，垂直高度為1.5-30米，可根據用戶現場自定義設計。

3、可單點或多點自動下料，適用于一排多個料倉供料。

4、料斗采用密集型布置，整機殼體密封，不易撒料，減少運行過程的物料泄漏導致的粉塵飛揚。

5、采用了組裝式鏈輪。有輪體、輪緣用高強度螺栓聯接而成。在鏈輪磨損到一定程度后，可擰下螺栓，拆換輪緣，更換方便，且節約拆料、降低了維修費。

6、下部采用了重錘杠桿式張緊裝置，即可實現自動張緊。一次安裝后不需調整，又可以保持恒定的張緊力，從而保證機器的正常運轉，避免了打滑或脫鏈。

7、牽引件為低合金高強度圓環鏈，經適當?shù)臒崽幚砗?，抗拉強度和耐磨性，使用壽命長。

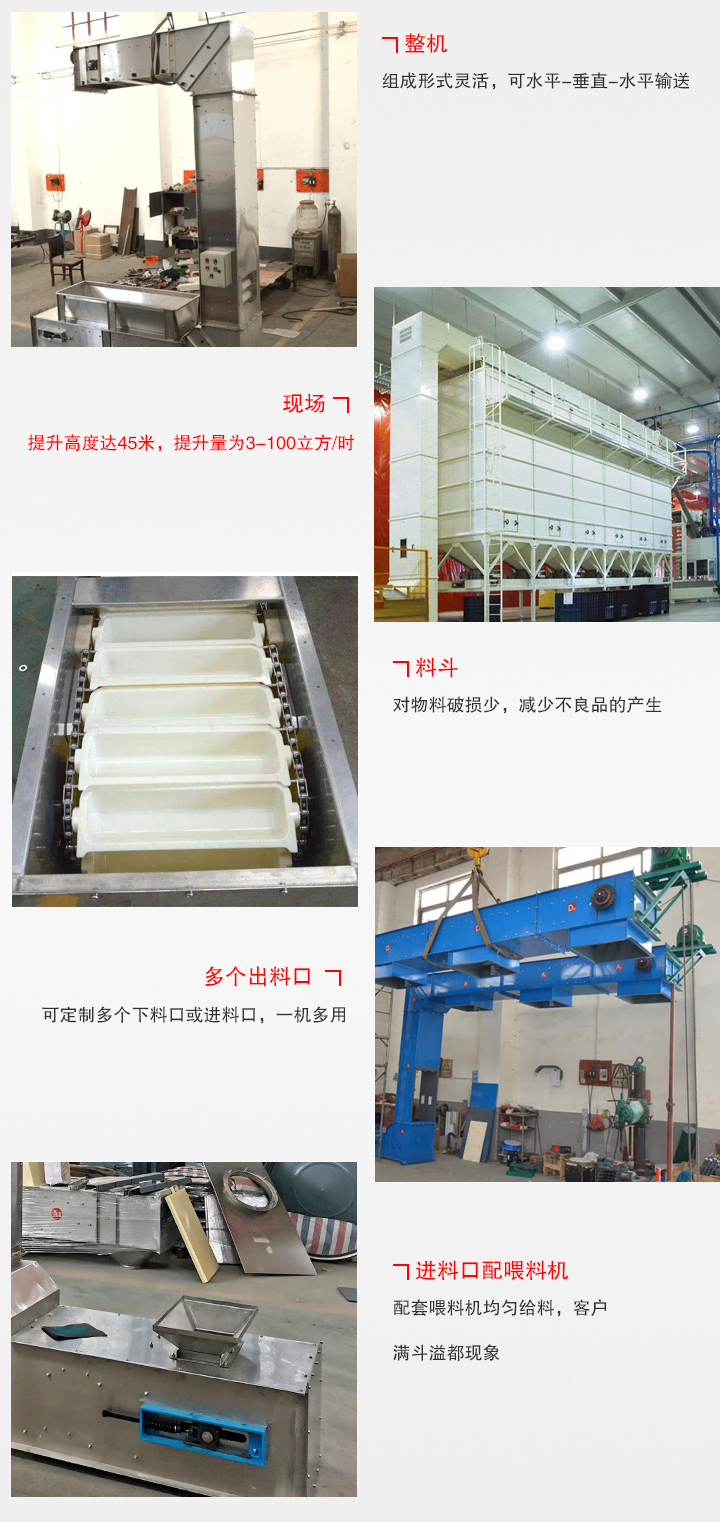

Z型斗式提升機相比其他輸送機有何優勢？

1、組成形式靈活，可水平-垂直-水平提升物料。

2、防物料損傷，進料、輸送、卸料全過程，對物料本身無破損，降低廢品率。

3、提升量大，提升高度可達40米，提升量每小時在3-100立方，可根據客戶現場進行設計。

4、多點下料，可單點或多點自動下料，適應于一排多個料倉供料。

5、防溢料，可配套振動喂料機，流入式勻速喂料，克服了滿斗溢料的現象。

6、密封運行無污染，整機殼體密封，運行過程中無泄漏、無粉塵飛揚。

物料從進料口進入料斗隨著輸送鏈提升到頂部，繞過頂輪后向下翻轉，Z型轉斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的Z型轉斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。

Z型轉斗式提升機標準配置有扭力保護器，當采用金屬料斗時，故障卡斗機器不轉，同時報警燈亮起，避免了事故發生，安全可靠；轉斗式提升是在封閉的殼體內，通過懸掛在鏈條上的料斗輸送物料。能水平--垂直--水平的組合輸送?？梢詥吸c或多點加料，通過特殊設計的卸料裝置完成單點或多點卸料。具有全封閉、無泄露、無污染。適用于輸送各種粉狀物料和顆粒狀物料的上料輸送,以輸送非黏性物質為佳。本設備大優點是組成形式靈活，對物料的破損率低，可杜絕不良品的產生。

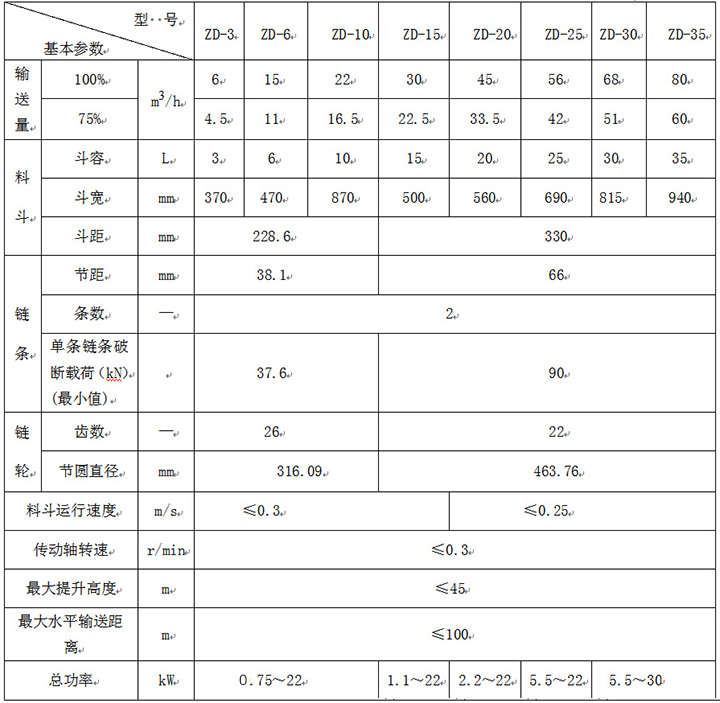

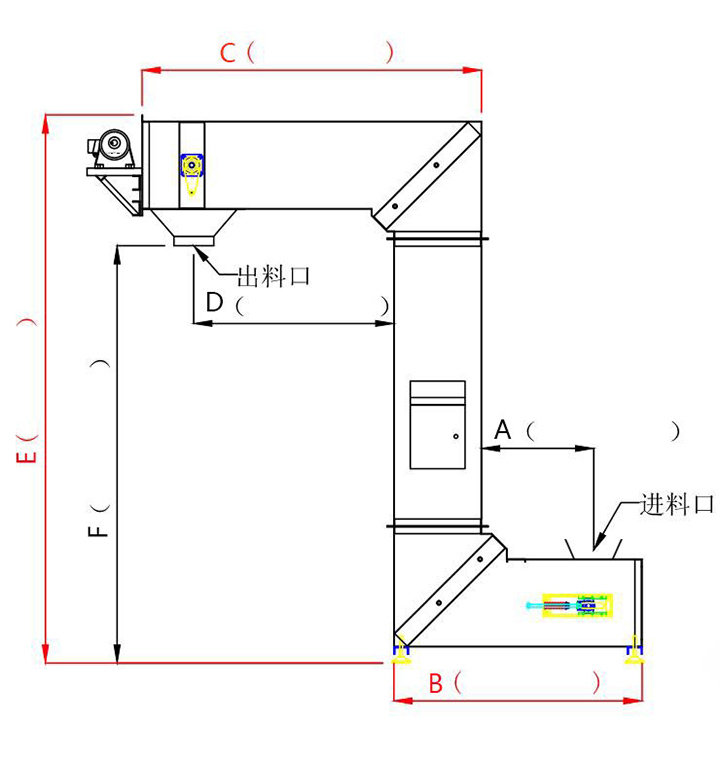

Z型斗式提升機結構圖及技術參數：

z型斗式提升機用戶可選擇配置：

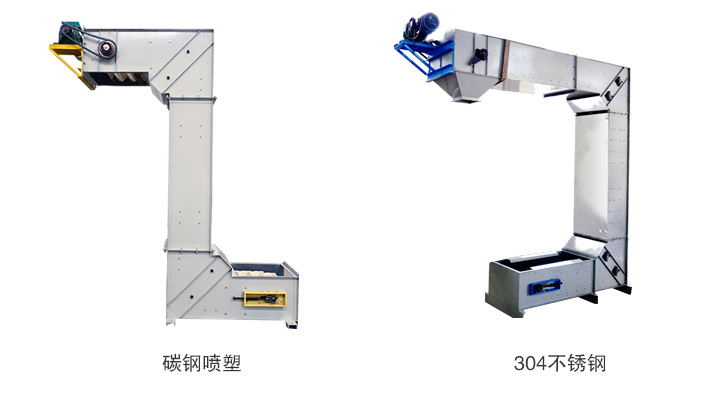

機箱：半封閉機箱—防塵機箱—氣密機箱—不銹鋼機箱—碳鋼噴涂機箱。

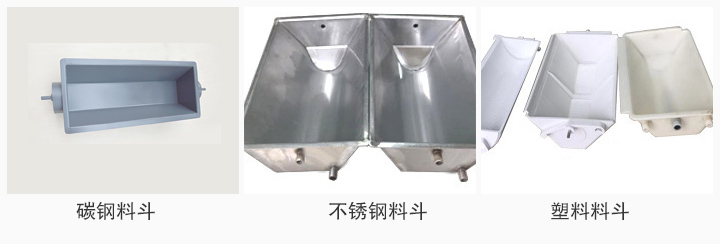

料斗：不銹鋼料斗—碳鋼料斗—食品朔料料斗。

驅動：防爆減速機，普通減速機。

鏈輪：合金鋼鏈輪—不銹鋼鏈輪。

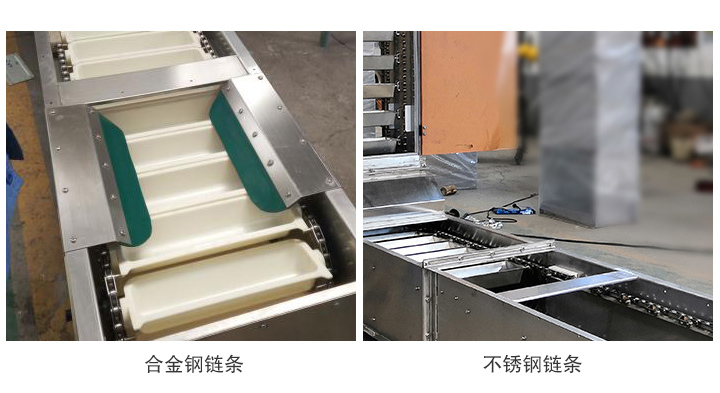

鏈條：合金鋼鏈條—不銹鋼鏈條。

控制：手動啟動停止，自動啟動停止，變頻控制。

其它：整機防爆，內置強制通風系統，自動料斗清洗系統，自動加油系統。

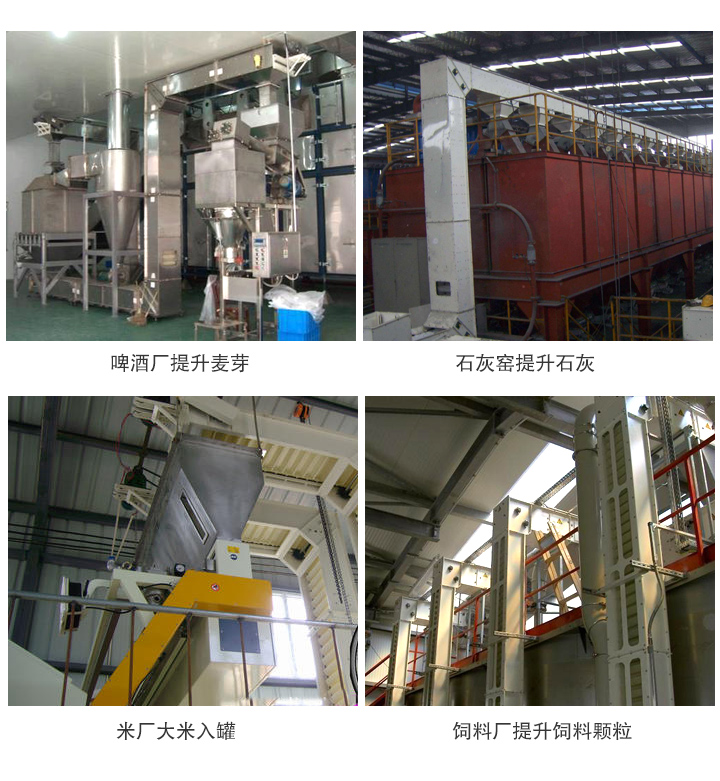

客戶現場

Z型轉斗式提升機基本要求：

1　提升機應符合本標準的要求，并應按照規定程序批準的圖樣及技術文件進行制造。

2　提升機結構性能和制造質量、使用范圍應符合《煤礦安全規程》和JB8516-1997等標準規定。

3　隔爆型提升機的電氣控制設備應符合GB 3836.1、GB 3836.2、GB 3836.4的規定，且應經國家授權的防爆檢驗機構進行防爆檢驗，并取得煤礦礦用產品安全標志證書。

4　提升機所用的原材料、標準件、外購件均應符合現行國家標準和行業標準的有關規定。

5　提升機的通用件、易損件、備用件應保證質量與互換性。

6　凡本標準未予規定的機械加工和裝配等技術要求，均應符合現行國家標準和行業標準的有關規定。

7　當減速器工作環境溫度低于8℃時需增設加熱裝置，高于35℃時需增設冷卻裝置。

8　在主機正常運轉情況下，減速器使用壽命不少于50000h。

9　鋼絲繩安全系數應符合表1的規定。
