您當前所在位置：首頁 > 產品中心 > HL型斗式提升機
產品類別：斗式提升機系列
產品簡介：HL型環鏈離心斗式提升機適用于垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料，如糧食、煤、水泥、碎礦石等,輸送高度高40m，其特點為，結構簡單，運行平穩，掏取式裝料，混合式或重力卸料，輪緣采用組合鏈輪，更換方便，鏈輪輪緣經特殊處理壽命長，下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻時，有一定的容讓性能夠有效地保護
全國統一銷售熱線：0373-268 2333
HL型環鏈離心斗式提升機適用于垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料，如糧食、煤、水泥、碎礦石等,輸送高度高40m，其特點為，結構簡單，運行平穩，掏取式裝料，混合式或重力卸料，輪緣采用組合鏈輪，更換方便，鏈輪輪緣經特殊處理壽命長，下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻時，有一定的容讓性能夠有效地保護運動部件，物料溫度不超過250℃。

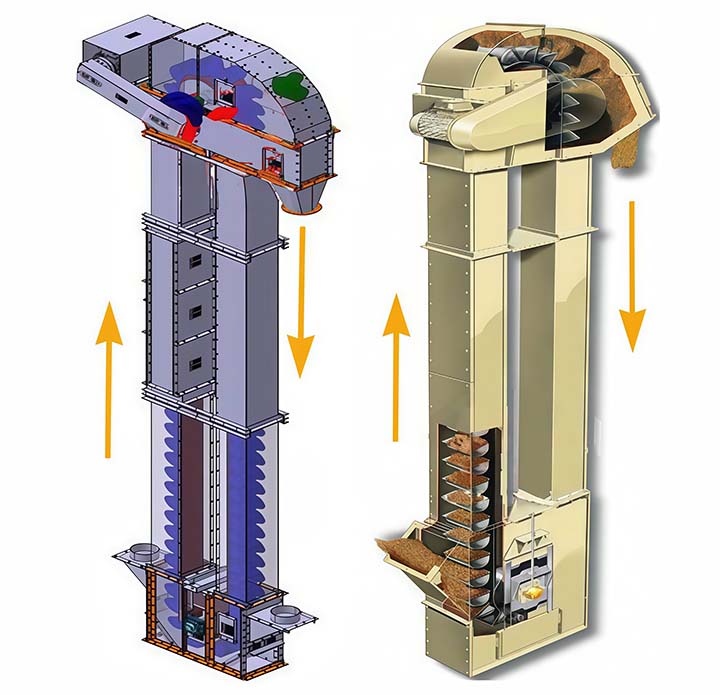

我公司生產的HL型環鏈離心斗式提升機，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成（見下圖）。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條.我公司生產的HL型環鏈離心斗式提升機，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成（見下圖）。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條。
| 項目 | 提升機型號 HL300 | 提升機型號 HL400 | |||
| S 制法 | Q 制法 | S 制法 | Q 制法 | ||
| 輸送能力（m³/h） | 28 | 16 | 47.2 | 30 | |
| 料斗容量（L） | 5.2 | 4.4 | 10.5 | 10 | |
| 斗距 | 500 | 500 | 600 | 600 | |
| 運行部分（料斗牽引件鏈條）（kg/m） | 24.8 | 21 | 29.2 | 28.3 | |
| 牽引鏈條 | 型式 | 鍛造環形鏈 | |||
| 圓鋼直徑 | 18 | 18 | |||
| 節距 | 50 | 50 | |||
| 破斷強度 | 12800 | 12800 | |||
| 料斗運行速度（m/s） | 1.25 | 1.25 | |||
| 傳動鏈條軸轉數（轉/分） | 37.5 | 37.5 | |||
| 輸送物料的散裝比重 | H, 米 / N, 千瓦 | H, 米 / N, 千瓦 | H, 米 / N, 千瓦 | H, 米 / N, 千瓦 | |
| 0.8 | 59 / 6.35 | 64 / 4.36 | 30 / 7 | 33 / 6.3 | |
| 1.0 | 52 / 7.55 | 60 / 5.12 | 27 / 7.6 | 30 / 7 | |
| 1.25 | 41 / 8.7 | 49 / 5.3 | 23 / 8 | 26 / 7.6 | |
| 1.6 | 31 / 9.7 | 39 / 5.3 | 18.5 / 8.4 | 22 / 8.2 | |
| 2.0 | 24 / 9.7 | 29 / 5.35 | 15 / 8.6 | 18 / 8.4 | |
| 傳動裝置制法 | C1 | C2 / C3 / C4 | C1 | C2 | |
| 圓柱齒輪減速機 | 傳動裝置右裝 | JZQ400-IV-3U | JZQ400-IV-3U | ||
| 傳動裝置左裝 | JZQ400-IV-4Y | JZQ400-IV-4Y | |||
| 電機型號 | Y132M2-6 | Y160M-6 / Y160L-6 | Y160M-6 | Y160L-6 | |
| 傳動裝置功率（KW） | 5.5 | 7.5 | 7.5 | 7.5 | |
| 棘輪制動裝置（齒輪 X 模數） | 6X18 | 6X18 / 8X15 | 6X18 | 8X15 | |
| 傳動裝置重量（KG） | 628 | 702 / 870 / 885 | 902 | 917 | |
| 物料最大塊度 | 25 / 35 | 45 | 55 | ||
HL型環鏈離心斗式提升機運行平穩、輸送效率高；料斗形式多，應優先選用；適應性強、安裝維修方便、壽命長；整機體積小、轉速高、確保快速均勻輸送。
針對不同的使用要求，本機具有下列不同的制法和裝法：
1、按料斗形狀分為兩種：S制法--帶有深園底形料斗; Q制法--帶有淺園底形料斗；
2、按上部區段卸料口的形式分為兩種：X1 制法--帶有傾斜法蘭的卸料口; X2 制法--帶有水平法蘭的卸料口；
3、按下部區段進料口的形式分為兩種：J1 制法--進料口的斜面與水平面成45 角; J2 制法--進料口的斜面與水平面成60 角；
4、按中間機殼側面檢視門的位置分為四種：K1 制法--中間機殼側面帶有下端左檢視門;K2 制法--中間機殼側面帶有下端右檢視門; K3 制法--中間機殼側面帶有上端左檢視門; K4 制法--中間機殼側面帶有上端右檢視門；
5、按中間機殼端面檢視門的位置分為兩種：Z1 制法--中間機殼端面帶有下端檢視門; Z2 制法--中間機殼端面帶有上端檢視門；
6、按傳動裝置對提升機的相對位置分為兩種：左裝--傳動裝置在左側; 右裝--傳動裝置在右側。
